Поисковики всё чаще и чаще стали пользоваться поисковыми магнитами, вылавливать из водоемов железные артефакты. А что дальше с ними делать? На воздухе они быстро разрушаются. Как сохранить и реставрировать железо?

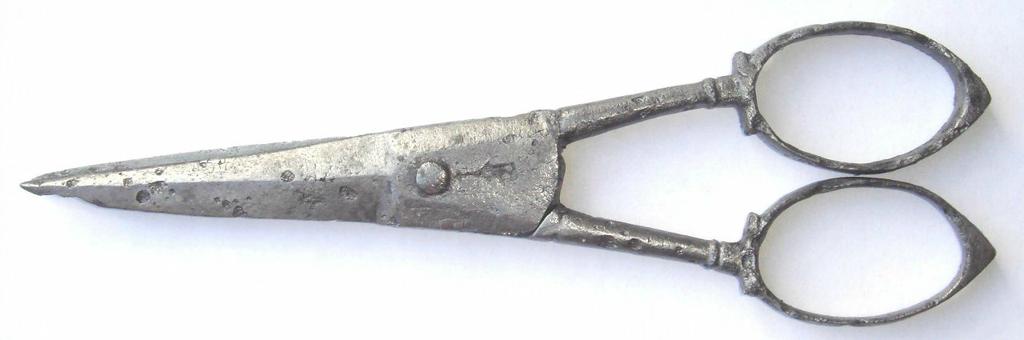

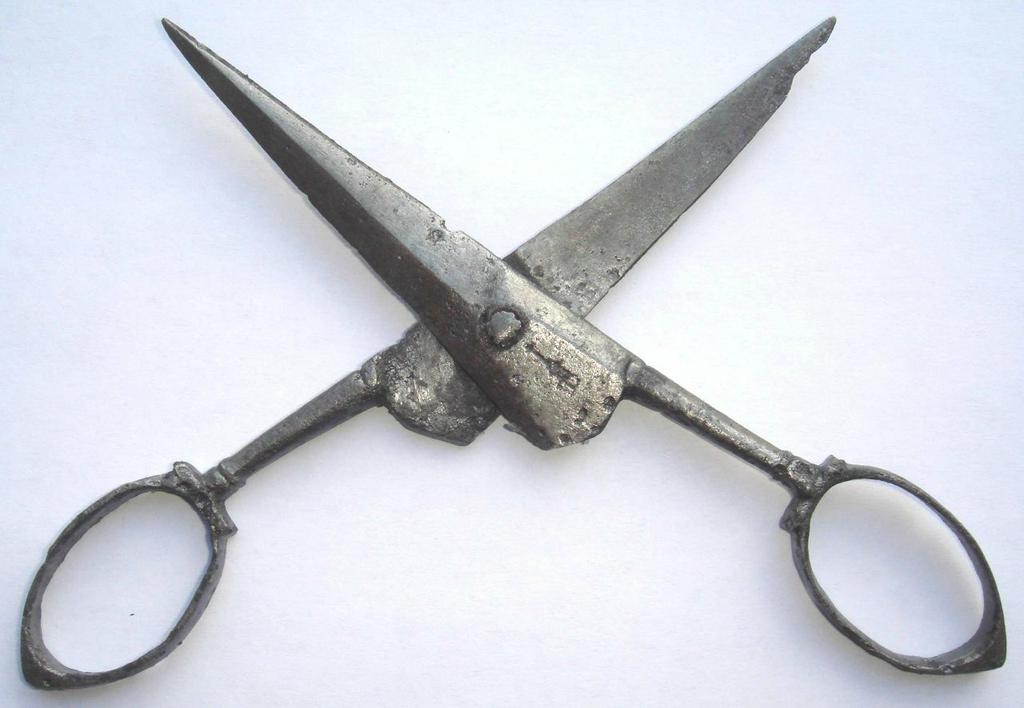

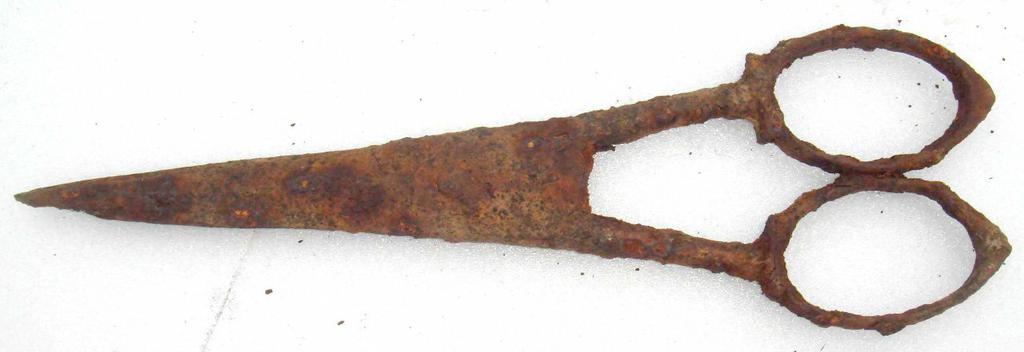

Даже если найденный предмет похож больше на большой кусок сплошной ржавчины - не стоит отчаиваться. Есть способ, которым можно вернуть к жизни найденное сокровище. Это реставрация железа в углеродной среде. Это очень простой метод, доступный каждому.
Для реставрации понадобиться железная коробка с крышкой на болтах, толченый древесный уголь (на котором жарим шашлыки) и деревенская печь.
Итак, по порядку. Находку, прежде всего, необходимо сохранить в том виде в каком она была обнаружена с кусками земли, если вы ее выкопали, и ржавчиной. Не надо пытаться «насильственным путем» очистить её от земли или от отслаивающейся ржавчины механическим путем или любым другим способом.
Если вы выловили предмет из водоема, обмотайте его бинтами, как мумию. Это не позволит металлу расслаиваться при высыхании.
В железную коробку, назовем ее «реактор», засыпается измельченный древесный углем, так чтобы наши железные предметы не соприкасались со стенками реактора. Реактор полностью заполняем углем, закрываем крышкой и помещается в растопленную печь на подушку оранжевых углей и обложить со всех сторон дровами. Обратите внимание на температурный режим, «реактор» должен быть раскаленным докрасна.
Примерно через 2 часа необходимо извлечь «реактор» из печи и дать ему полностью остыть.Обратите внимание, в реактор загружаются только полностью высушенные предметы.
После реактора предметы очищаются в щелочи NaOH (например, средство для чистки труб «Крот») и промываются в подкисленной воде. При необходимости, процедуру реставрации в реакторе можно повторить несколько раз.
Метод заключается в восстановлении ржавчины, то есть оксида железа Fe2O3 до свободного железа в углеродной среде. О данном методе рассказал Сергей Дмитриев.
Учебный видеофильм о реставрации железа. Фильм первый.
Фильм второй.
Очень познавательно и необходимо! Спасибо Рудольф за материал!
Да, присоединяюсь!!!
Очень хорошо получилось, вот только ящик долго делать .
Дорогие друзья.
Этим делом я занимаюсь уже 3 года. Накопился опыт, который внёс корректировки и уточнения в процесс. Публикую наиболее свежий алгоритм. Прошу при повторении обращаться к нему.
Реставрация в Углеродной Среде
Подготовка находки
Находку надо беречь от ударов и прочих нагрузок.
После изъятия из земли в находке начинаются необратимые изменения. К методу нужно приступить в течение нескольких дней. Если такой возможности нет, то хранить можно, создав такие же, как в земле условия. Вредно хранить в воде, керосине, сухом помещении.
Непосредственно перед применением метода надо удалить землю с помощью щёлочи("Крота"). Для этого находку заливаем на 1 час раствором щёлочи, затем промываем водой. Никаких щёток применять не надо. Здесь и далее бережём руки и глаза. Щёлочь не совместима с Алюминием, Магнием, Цинком.
Печь и реактор
Печь должна обеспечивать длительный прогрев предмета до 1000С. Оптимальный диапазон температур 900-1000С. В случае обработки предметов, украшенных цветными металлами или имеющих детали из цветных металлов, температура должна быть ниже температуры плавления цветного металла.
Реактор должен быть проварен со всех сторон прочным надёжным герметичным швом. Заглушка должна крепиться на болтах, которые можно легко заменить. Заглушка не должна быть герметичной. Оптимальная толщина стенок реактора 2 мм для обычной стали или 1 мм для нержавейки. Форма реактора должна быть такой, чтобы находки находились внутри на одинаковом, по возможности минимальном, расстоянии от стенок со всех сторон.
Углерод
В качестве углерода применяется древесный уголь, измельчённый до гранул, размером с горох. Такой уголь даёт много пыли, которая очень вредна. Поэтому для массовых работ лучше применять активированный кокосовый уголь для фильтрации воды.
Ёмкость для выварки
Емкость для выварки это сварное корыто прямоугольной формы из обычной листовой стали с крышкой и краником для слива.
Алгоритм
1. Первый прогрев
2. После прогрева вся ржавчина восстанавливается до чистого порошкового железа. Цвет находки должен измениться с рыжего на светло серый. Если цвет светло серый то можно переходить к п.3. Если цвет чёрный то это означает, что ржавчина восстановилась не до железа а до оксида железа II. В этом случае нужно принять меры по увеличению температуры и/или времени выдержки и повторить п.1
3. Находки размещаются в ёмкости для выварки и заливаются щёлочью(Кротом). Время варки 30 мин – 1 час активного кипения. После охлаждения щёлочь слить, находки промыть проточной водой, не вынимая из ёмкости.
4. Одеть резиновые перчатки. Приготовить наждачку, напильники, надфили, полотно для ножовки, нож. Приготовить проточную воду. Под действием щёлочи порошковое железо превращается в гель. Используя любой из перечисленных инструментов, выравниваем гель на поверхности находки, как масло на хлебе. Наросты аккуратно срезаем, открываем отверстия, вычищаем втулки. Периодически промываем проточной водой. Этот пункт позволяет сэкономить время и облегчить позже слесарные работы но выполнить его можно только до того, как гель затвердеет. Обычно через час +/- после варки гель твердеет и в этом случае нужно сразу перейти к п.5. Если находка имеет сложную форму и /или требует разборки сразу переходим к п 5.
5. Разместить находки в ёмкости для выварки и залить уксусом. Концентрация: 3 бут 0,2л уксусной эссенции на 5 л воды. Кислота вливается в воду а не наоборот. Выдержать в уксусе не менее 1 часа. Цвет находок должен измениться с серого на чёрный с фиолетовым оттенком.
6. Уксус слить, находки промыть водой и опять залить щёлочью. Выдержать на менее 1 часа, промыть водой, разложить находки и высушить. Не нужно промывать водой слишком тщательно, тк остаток щёлочи на находках будет только предохранять их вплоть до следующего прогрева в печи. Этот пункт нужен только для того, чтобы находки не заржавели опять.
7. Второй прогрев
8. Слесарные работы. После второго прогрева участки порошкового железа высокой плотности превращаются в металлическое железо, участки порошкового железа низкой плотности не превращаются в металлическое железо. Слесарные работы сводятся к удалению порошкового железа и выравниванию восстановленного металлического железа. Нередко на месте наростов образуются напайки, которые тоже нужно спилить. Чаще всего крупная напайка образуется рядом с раковиной, кроме того, вся поверхность находки может быть покрыта множеством мелких напаек, которые необходимо снять. В целом на этом этапе предмету нужно придать окончательный вид. Сложные механизмы нужно разобрать и обработать каждую деталь отдельно. Работать нужно аккуратно, тк восстановленные фрагменты на этом этапе имеют низкую твёрдость, а тонкие места, края и кромки могут быть сломаны под нажимом напильника. Для нормализации восстановленного металла и перехода в «звон» требуется ещё один прогрев, но поверхности должны быть чистыми, белыми с металлическим блеском. Если на этом этапе не удаётся вывести находку на окончательный чистовой внешний вид, то повторяется п. 7, а затем слесарные работы продолжаются. По мере повторения пунктов 7-8 восстановленные фрагменты твердеют, переходят в "звон" и прочно сцепляются с окружающим металлом. В случае применения электросварки так же требуется повторить пункты 7 – 8 для гомогенизации сварного металла с историческим.
9. Окончательный прогрев. После окончательного прогрева находка должна обрести ярко белый ослепительный цвет по всей поверхности. Для чистки от пыли и получения равномерного оптического отражения применяется насадка из нержавейки со смелым нажимом или полировка при необходимости. Если находка имеет тёмный или не равномерный по всей поверхности цвет, то п.9 надо повторить, приняв меры по устранению недостатка температуры и/или времени.
10. Консервация. Для консервации я применяю горячий раствор парафина в скипидаре. Этот консервант мне лично не нравится, тк под ним находки обретают свинцовый цвет. Его большой плюс заключается в том, что он позволяет быстро пройти карантин.
11. Карантин. Находка помещается в сухое помещение типа городской квартиры. Если в глубине остались соли, то через 2 недели на поверхности находки появится локальное пятно насыщенного рыжего цвета вокруг маленькой трещины или раковины. Чаще всего такое наблюдается у массивных предметов и является следствием недостатка температуры и/или времени в п 9. Если на этапе между пунктами 9 и 10 на находку попала вода, брызги, капли пота или на неё повлияла высокая влажность воздуха, то через 2 недели на поверхности появится тонкий не яркий налёт рыжего цветы. В любом из этих двух случаев необходимо повторить пункты 9 и 10.
12. Закалка, воронение, затемнение, отладка механизмов, установка на дерево
13. Повторение пунктов 9 и 10 при необходимости.

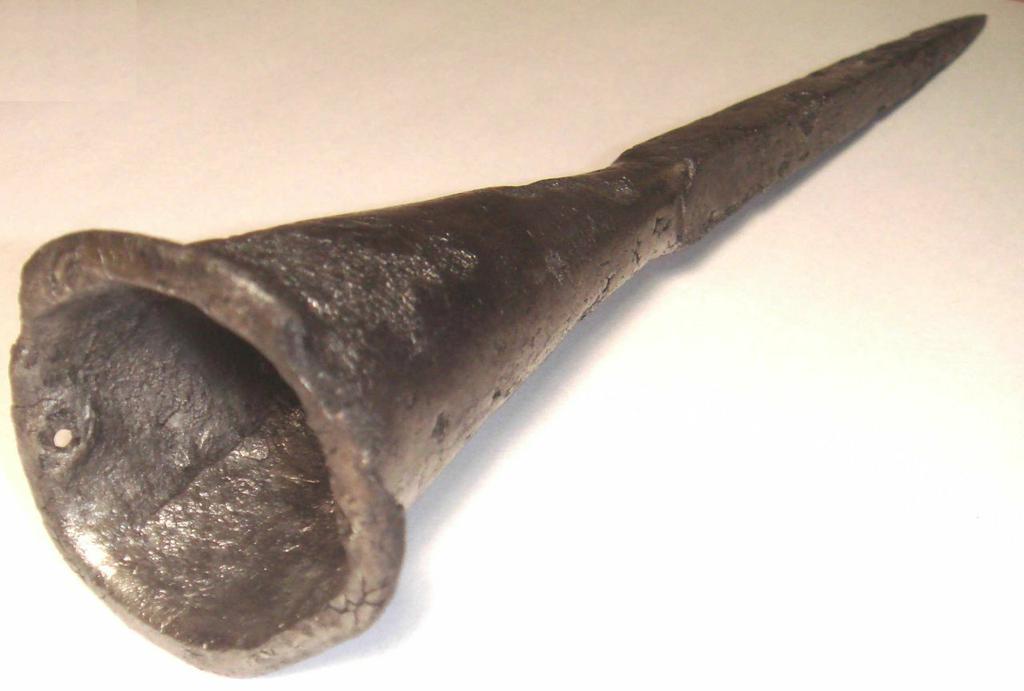

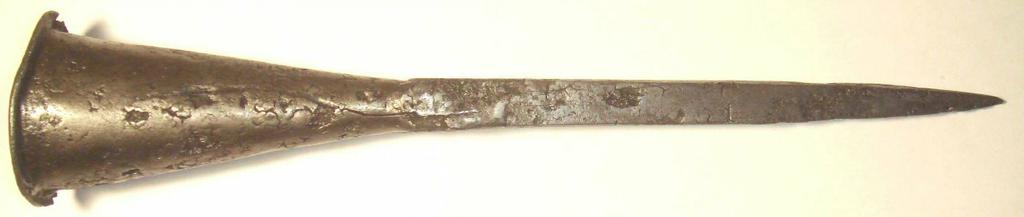

Во-первых ЭТО НЕ КОПЬЁ! ЭТО ПИКА!!!
Во-вторых. Воронение хорошо для автомата Калашникова!
В четвёртых(для тех кто в танке). Предметы, обработанные посредством ВАШЕЙ ВАРВАРСКОЙ КРЕМАЦИИ , напоминают бледнолицых, которые потеряли свой скальп. НЕ УБИВАЙТЕ РАРИТЕТЫ!!!
ВАША ПИКА- оказалась на 100% освобождена от ржавчины до чистого железа.
А КАКЖЕ НАСЧЁТ "НАЛЕТА ВРЕМЕНИ", И "ДУХА ПРОШЕДШИХ ЭПОХ" - ИЛИ ЭТО ПРОСТО ОПАСЕНИЯ ЛЮДЕЙ, ОПАСАЮЩИХСЯ ЧТО ЗНАКОМЫЕ НЕ ПОВЕРЯТ ЧТО ПРЕДМЕТУ 1000 ИЛИ 5000 ЛЕТ ?..Или утрата того шарма истинно древней вещи? А может и всего исторического отпечатка на ЭТОМ РАРИТЕТЕ?!
СХОДИТЕ ЛУЧШЕ В КУЗНЮ И ДАЙТЕ ЗАКАЗ НА КОПИЮ С ТОЙ ВЕЩИ КОТОРУЮ ВАМ ТАК ХОЧЕТСЯ УГРОБИТЬ. Потом покройте её воронением после заточки и шлифовки, КСТАТИ МОЖНО И КОМУФЛЯЖКОЙ ПОКРЫТЬ...
САМЫЙ ЛУЧШИЙ СПОСОБ СОХРАНЕНИЯ ТАКИХ АРТЕФАКТОВ - КОНСЕРВАЦИЯ ПОСЛЕ ЩАДЯЩЕЙ ОЧИСТКИ!!!
Но то что тут предлагают - это УБИЙСТВО... Это всеравно если бы вы взяли монету , положили её в соляную кислоту, затем прорезали рельеф монеты штихелями с надфилями, а потом надраили её до зеркального блеска пастой ГОИ.
ИЛИ Я НЕ ПРАВ?
В целом Вы правы, кроме одного. Эти вещи не чищены до белого, они сами белеют. В остальном Вы, конечно, правы, потому что надо иметь трезвую голову перед тем, как решить, применять этот метод или нет. У этого метода свои преимущества. Например лёгкость разборки сложных механизмов, возможность последующих слесарных обработок типа сварки, пайки закалки и тп. К тому же этот метод вполне применим к любому предмету, если сохран очень плохой.
Вот ещё посмотрите этот короткий фильм.
http://kladtv.ru/video/2774.html
Сергей Александрович, ну из кузницы железо выходит, как и ребенок после родов - синюшным. Потом темнеет до темно серого. Именно эти цвета оксидов мы видим, но согласитесь что блеск не желателен. Блеск -это уже новизной отдает... ШАРМ ПРОПАДАЕТ... Да и закалка артефакта тю-тю....
очередной замок
Ещё один.
Тульский.
ужас,до этого надо было додуматься,очень энергоемко не практично,ну восстановили вы окислы до металла, так каверны все равно останутся,ультразвук до москвы не дошел наверное
При работе с топором требуется большее время выдержки ввиду его массивности. И не забудьте выполнить пункты 3, 4, 5, 6, 7. Иначе результат будет, как после электролиза. Удачи
А вот с современным железом (19-20 век) такой способ прокатит?
Находки по 1941 году получаются всегда хуже, чем более старые вещи. Возможно, промышленный металл быстрее ржавеет в земле.
Механизмы разбираются всегда очень хорошо
Уже много раз так восстанавливал железо. Эффект радует. Я дополнил процесс кипячением. После обработки в щелочи и чистке я находки варю вначале в обычной воде час, затем в дистиллированной час. Это выводит остатки солей из металла. Чтобы проверить состояние металла "на глаз", нужно намочить его и дать самому высохнуть. До варки на нём проступают ржавые пятна. После варки их намного меньше или нет вообще. Такое железо будет намного дольше хранится. Потом по стандарту - консервация. Я использую парафин. Прокаливаю металл, например на сковороде и наношу парафин по горячему. Натираю тряпочкой. Кипячение эффективней для небольших предметов.
Новый видеоролик: http://kladtv.ru/video/3657.html
Внимание!
В связи с резко возросшим спросом на мою работу, я ищу возможность перевода своего производства в Москву на более серьёзную базу.
А чем этот способ лучше чем водяная баня в уксусе или просто подержать в уксусе?
По моему выше всё объясняется. Повторю ещё раз. Уксусом Вы удаляете часть находки. Окислы это не грязь, а часть находки. Уксус разъедает окись и удаляет её. Описанный здесь метод восстанавливает окись до порошкового железа, которое затем преобразуется в метелл. В принципе ничего нового, банальная порошковая металлургия.
спасибо молоток на много умнее стали
Достаточно интересный способ, если нет возможности воспользоваться услугами специалистов и есть желание заниматься всем этим. Надо будет попробовать ради интересна почистить так металл. Но только небольшого размера, крупные конструкции лучше все же отдавать в какие-то цеха. Например, "Профлазер" работает с металлом и также предоставляет https://proflasermet.ru/services/drobestrujnaja-obrabotka-metalla/ услуги дробеструйной чистки металла. О ее плюсах, думаю, можно не расписывать, наверняка вы и так много слышали.
